多功能水泵控制閥作為水泵出口的安全守護裝置，其防護效果不僅取決于產品質量，更與安裝方位、管路配置、流向判定及現場調試密切相關。在實際工程案例中，因閥門反向安裝、控制管路接錯、前端未設過濾器或未正確調節針閥開度，導致閥門無法正常啟閉、水錘消除失效甚至密封泄漏的現象屢見不鮮。本文結合CJ/T 167《多功能水泵控制閥》行業標準及CECS 132《給水排水多功能水泵控制閥應用技術規程》，全面講解該閥門的安裝前檢查、典型安裝順序、控制管路連接要求、啟閉時間調節及試運行注意事項，助力項目一次性投運成功。

一、安裝前的檢查與準備

閥門運抵現場后，安裝前應首先核對銘牌參數（公稱通徑DN、公稱壓力PN、適用溫度、閥體材質）是否與設計圖紙一致。檢查閥體、閥蓋有無運輸磕碰裂紋，法蘭密封面是否完好，緊固螺栓無松動。外裝附件——導壓管、微止回閥、針型調節閥、過濾器、球閥等應齊全且無損傷。膜片式閥門需確認膜片在運輸中未被銳物刺穿。若存放時間超過六個月，建議開盤檢查膜片或活塞密封件的老化情況。

與此同時，務必徹底清理管路內的焊渣、鐵銹、砂石及其他雜物，建議在閥門前端臨時加裝一段清管短管或確認系統已設Y型過濾器，防止雜質進入主閥控制室或卡阻閥板。

二、安裝位置與典型管路配置

多功能水泵控制閥應安裝在水泵出口止回閥位置，典型安裝順序（從水泵出口向外）為：

水泵出口法蘭 → 短管 → 彈性閘閥（檢修閥A）→ Y型過濾器 → JD745X多功能水泵控制閥 → 彈性閘閥（檢修閥B）→ 系統主干管

各組件作用說明：檢修閥A、B用于在閥門故障時隔離系統以便拆檢；Y型過濾器防止顆粒物堵塞導壓管及控制室；多功能水泵控制閥本體前后宜預留不小于管徑5倍的直線管段，避免紊流干擾壓力傳導。

安裝方位要求：推薦水平安裝，閥蓋朝上。水平安裝可保證控制室內膜片或活塞受力均勻，避免閥板因側向傾斜造成偏磨或卡滯。閥體上鑄有介質流向箭頭，必須與管路實際水流方向一致，嚴禁反向安裝——反裝將導致控制室壓力關系顛倒，閥門無法開啟或無法關閉，嚴重時直接造成水錘事故。

若安裝在閥門井內，井內應預留不小于0.5m×0.5m的檢修空間，并考慮防淹與排水措施。

三、控制管路連接與球閥狀態

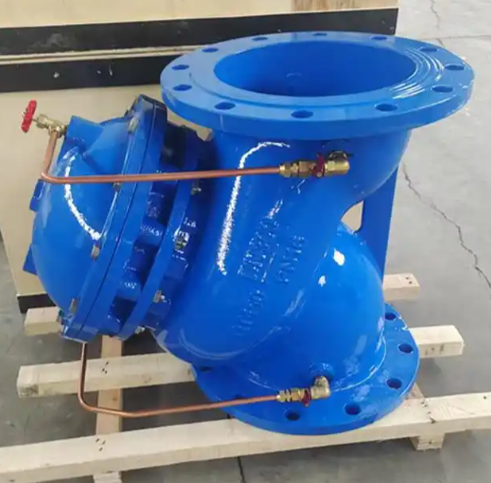

多功能水泵控制閥一般配有兩條導壓管：

• 下腔導壓管：一端接主閥膜片下腔接口，另一端接至閥門進水側（通常在檢修閥A與過濾器之間的取壓口），管路上串接微止回閥（注意止回方向指向控制室下腔）及一個球閥（常開，用于切斷控制壓力以手動檢修）。

• 上腔導壓管：一端接主閥膜片上腔接口，另一端接至閥門出水側（檢修閥B之后的取壓口），管路上串接一個針型調節閥（用于調節緩閉/開啟速度）及一個球閥（常開）。

安裝完成后，確認兩個球閥處于全開狀態，微止回閥方向正確，過濾器已裝入濾芯且方向正確。首次使用前需打開膜片座上的排氣螺釘，排盡控制室內空氣后重新擰緊，避免氣阻導致動作遲滯。

四、現場調試步驟與啟閉時間設定

調試應在水泵可點動啟動且系統具備通水條件的狀態下進行：

1. 手動模擬檢查：先不啟泵，全開系統進水總閥，微開檢修閥A向閥前充水排氣，觀察閥體有無滲漏。然后手動操作——關閉進水側針閥可模擬停泵緩閉過程觀察閥板回落，打開可觀察復位，初步判斷膜片及導壓管通暢。

2. 啟泵觀察開啟時間：點動啟動水泵，觀察閥門是否隨水泵啟動緩慢開啟。若開啟過快（＜3秒）說明進水側針閥開度過大，應順時針調小進水側針閥開度以延長開啟時間；若開啟過慢或無法開啟，檢查過濾器是否堵塞、微止回閥方向是否正確、球閥是否全開。

3. 停泵觀察關閉過程：正常停泵后，應觀察到閥門先快速回落（速閉段），再緩慢關閉（緩閉段）。若緩閉時間不足或水錘明顯，逆時針微旋開出水側針閥延長緩閉時間；若關閉后仍有倒流聲說明密封面夾渣或磨損，需拆檢清理。

4. 記錄最終設定值：一般開啟時間建議設為5～15秒（視水泵功率及管路慣性），緩閉時間建議設為15～30秒（長距離輸水管道可適當延長至45～60秒），并在針閥刻度處做標記備案。

五、常見安裝調試失誤警示

• 控制管路接反（上腔接進水管、下腔接出水管）會造成閥門拒動；

• 未裝或裝反過濾器將直接導致導壓孔堵塞，閥門無法開啟；

• 忽略排氣操作會使控制室存氣，造成啟閉滯后或抖動；

• 針閥過度關死會完全阻斷控制水流，閥門鎖死在某位置。

嚴格按說明書與以上步驟操作，可最大限度發揮多功能水泵控制閥的水錘防護效能。
